우분투에서 Grafana, InfluxDB 2, Telegraf를 설치하고 구성하는 방법

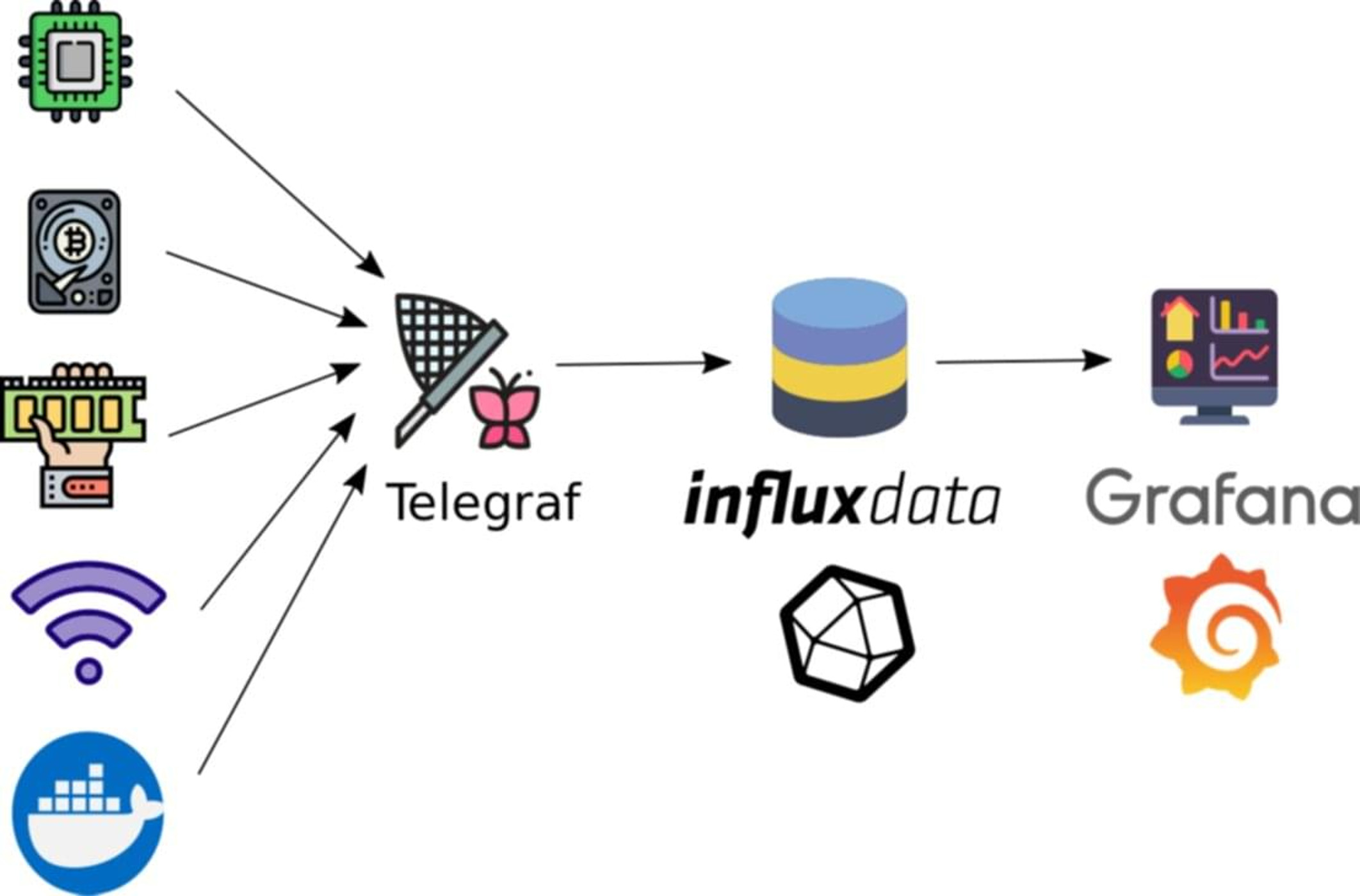

출처-https://cristianpb.github.io/assets/img/grafana-dashboard/main.jpg

Grafana
- 역할 : Grafana는 데이터를 시각적으로 표현하고 대시보드를 만들기 위한 오픈 소스 시각화 및 모니터링 플랫폼입니다.
- 기능
  - 다양한 데이터 소스로부터 데이터를 수집하고 시각적으로 표현할 수 있습니다.
  - 대시보드를 구성하고 사용자 정의할 수 있으며, 시각적인 패널을 추가하여 데이터를 보기 쉽게 표현할 수 있습니다.
  - 경고 및 알림 설정을 통해 시스템 상태의 변화를 감지하고 대응할 수 있습니다.
InfluxDB
- 역할 : InfluxDB는 시계열 데이터베이스로서, 센서 데이터, 서버 로그, 성능 지표 등의 시계열 데이터를 저장하고 관리하는 역할을 합니다.
- 기능
  - 시계열 데이터를 효율적으로 저장하고 쿼리할 수 있는 구조를 제공합니다.
  - 데이터를 조직(Organization), 버킷(Bucket), 측정(Measurement) 등의 개념을 통해 계층적으로 관리합니다.
  - InfluxDB Query Language (InfluxQL)를 사용하여 데이터를 검색하고 조작할 수 있습니다.
  - Telegraf와 같은 데이터 수집 도구와 통합하여 데이터를 수집하고 저장할 수 있습니다.
Telegraf
- 역할 : Telegraf는 다양한 종류의 시스템 및 서비스에서 성능 지표 및 이벤트 데이터를 수집하는 오픈 소스 플러그형 텔레메트리 에이전트입니다.
- 기능
  - 다양한 입력 플러그인을 통해 여러 소스에서 데이터를 수집합니다. (예: CPU, 메모리, 디스크 사용량 등)
  - 다양한 출력 플러그인을 통해 수집된 데이터를 여러 목적지로 전송합니다. (예: InfluxDB, Elasticsearch, Kafka 등)
  - 수많은 플러그인을 지원하며, 확장이 용이하도록 설계되어 있습니다.
  - 데이터를 여러 형식으로 변환하고 필터링하여 정교한 데이터 수집 및 전송을 지원합니다.

테스트 환경

운영체제 버전 확인

$ lsb_release -d
Description:    Ubuntu 22.04.3 LTS

1. InfluxDB 설치 및 구성

GPG 키 다운로드

wget -q https://repos.influxdata.com/influxdata-archive_compat.key

GPG 키 추가

echo '393e8779c89ac8d958f81f942f9ad7fb82a25e133faddaf92e15b16e6ac9ce4c influxdata-archive_compat.key' | sha256sum -c && cat influxdata-archive_compat.key | gpg --dearmor | sudo tee /etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg > /dev/null

$ echo '393e8779c89ac8d958f81f942f9ad7fb82a25e133faddaf92e15b16e6ac9ce4c influxdata-archive_compat.key' | sha256sum -c && cat influxdata-archive_compat.key | gpg --dearmor | sudo tee /etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg > /dev/null
influxdata-archive_compat.key: OK

리포지토리 추가

echo 'deb [signed-by=/etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg] https://repos.influxdata.com/debian stable main' | sudo tee /etc/apt/sources.list.d/influxdata.list

$ echo 'deb [signed-by=/etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg] https://repos.influxdata.com/debian stable main' | sudo tee /etc/apt/sources.list.d/influxdata.list
deb [signed-by=/etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg] https://repos.influxdata.com/debian stable main

APT 패키지 목록 업데이트

sudo apt-get update

InfluxDB 패키지 설치

sudo apt-get install -y influxdb2

$ sudo apt-get install influxdb2
Reading package lists... Done
Building dependency tree... Done
Reading state information... Done
The following additional packages will be installed:
  influxdb2-cli
The following NEW packages will be installed:
  influxdb2 influxdb2-cli
0 upgraded, 2 newly installed, 0 to remove and 4 not upgraded.
...

InfluxDB 버전 확인

influxd version

$ influxd version
InfluxDB v2.7.4 (git: 19e5c0e1b7) build_date: 2023-11-08T17:07:39Z

Influx CLI 버전 확인

$ influx version
Influx CLI dev (git: none) build_date: 2023-04-28T14:24:14Z

InfluxDB 구성 파일 복사

sudo cp /etc/influxdb/config.toml /etc/influxdb/config.toml.original

InfluxDB 설정

vim /etc/influxdb/config.toml

bolt-path = "/var/lib/influxdb/influxd.bolt"
engine-path = "/var/lib/influxdb/engine"

InfluxDB 시작

sudo systemctl start influxd

---

$ sudo systemctl enable influxd
Failed to enable unit: Refusing to operate on alias name or linked unit file: influxd.service

$ ls -l /etc/systemd/system/influxd.service
lrwxrwxrwx 1 root root 36 Dec  4 20:29 /etc/systemd/system/influxd.service -> /lib/systemd/system/influxdb.service

$ cat /lib/systemd/system/influxdb.service
# If you modify this, please also make sure to edit init.sh

[Unit]
Description=InfluxDB is an open-source, distributed, time series database
Documentation=https://docs.influxdata.com/influxdb/
After=network-online.target

[Service]
User=influxdb
Group=influxdb
LimitNOFILE=65536
EnvironmentFile=-/etc/default/influxdb2
ExecStart=/usr/lib/influxdb/scripts/influxd-systemd-start.sh
KillMode=control-group
Restart=on-failure
Type=forking
PIDFile=/var/lib/influxdb/influxd.pid
StateDirectory=influxdb
StateDirectoryMode=0750
LogsDirectory=influxdb
LogsDirectoryMode=0750
UMask=0027
TimeoutStartSec=0

[Install]
WantedBy=multi-user.target
Alias=influxd.service

$ systemctl is-enabled influxd
alias

---

InfluxDB 상태 확인

sudo systemctl status influxd

sudo systemctl status influxd --no-pager -l

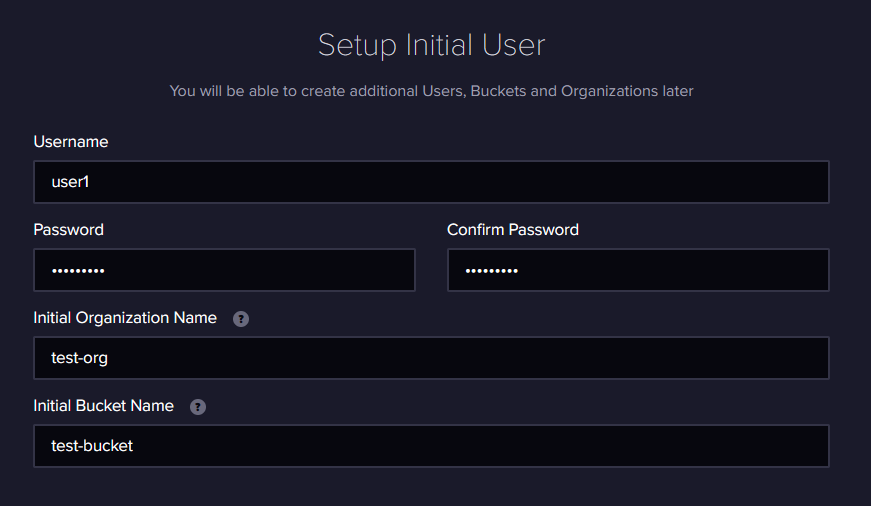

웹 브라우저에서 접속

http://localhost:8086

INFLUXDB TOKEN 저장

export INFLUX_TOKEN="7_IXzQw=="

echo $INFLUX_TOKEN

$ echo $INFLUX_TOKEN
7_IXzQw==

telegraf 조직(organization) 생성

influx org create -n telegraf-org --token $INFLUX_TOKEN

$ influx org create -n telegraf-org --token $INFLUX_TOKEN
ID              Name
d16e6c0c9b7f3278        telegraf-org

influx org list --token $INFLUX_TOKEN

$ influx org list --token $INFLUX_TOKEN
ID              Name
5aa3931338bb52b3        test-org
d16e6c0c9b7f3278        telegraf-org

telegraf 버킷(Bucket) 생성

influx bucket create -n telegraf-bucket -o telegraf-org --token $INFLUX_TOKEN

$ influx bucket create -n telegraf-bucket -o telegraf-org --token $INFLUX_TOKEN
ID              Name            Retention       Shard group duration    Organization ID         Schema Type
1d6f328a01eef051        telegraf-bucket infinite        168h0m0s                d16e6c0c9b7f3278        implicit

influx bucket list -o telegraf-org --token $INFLUX_TOKEN

$ influx bucket list -o telegraf-org --token $INFLUX_TOKEN
ID              Name            Retention       Shard group duration    Organization ID         Schema Type
e7bd4fb9a9fd6c30        _monitoring     168h0m0s        24h0m0s                 d16e6c0c9b7f3278        implicit
5bacb8c353c44da2        _tasks          72h0m0s         24h0m0s                 d16e6c0c9b7f3278        implicit
1d6f328a01eef051        telegraf-bucket infinite        168h0m0s                d16e6c0c9b7f3278        implicit

telegraf 사용자 생성

influx user create -n telegraf -p telegraf_password -o telegraf-org --token $INFLUX_TOKEN

$ influx user create -n telegraf -p telegraf_password -o telegraf-org --token $INFLUX_TOKEN
ID              Name
0c38c2e45e557000        telegraf

권한 부여

<조직_ID>에는 권한을 부여할 조직의 ID를, <사용자_ID>에는 권한을 부여할 사용자의 ID를 입력합니다.
권한 부여 명령에서 --read-buckets 및 --write-buckets는 버킷에 대한 읽기 및 쓰기 권한을 의미합니다.

influx auth create --read-buckets --write-buckets --org telegraf-org --user telegraf

$ influx auth create --read-buckets --write-buckets --org telegraf-org --user telegraf
ID			Description	Token												User Name	User ID			Permissions
0c3a6c4a8691f000			mIkmAw7oj5EgznHXXMXdVt_Izv6yncByRUbMMVEjsj_J6kmQ8kLT6IT5oo5158lgtm8H9DC5YTs0cV3mRaggbQ==	telegraf	0c392935ed51f000	[read:orgs/354a47fa3c9d3551/buckets write:orgs/354a47fa3c9d3551/buckets]

권한 부여 확인

influx auth list

2. Telegraf 설치 및 구성

GPG 키 다운로드 및 리포지토리 추가

---

wget -q https://repos.influxdata.com/influxdata-archive_compat.key

echo '393e8779c89ac8d958f81f942f9ad7fb82a25e133faddaf92e15b16e6ac9ce4c influxdata-archive_compat.key' | sha256sum -c && cat influxdata-archive_compat.key | gpg --dearmor | sudo tee /etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg > /dev/null

$ echo '393e8779c89ac8d958f81f942f9ad7fb82a25e133faddaf92e15b16e6ac9ce4c influxdata-archive_compat.key' | sha256sum -c && cat influxdata-archive_compat.key | gpg --dearmor | sudo tee /etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg > /dev/null
influxdata-archive_compat.key: OK

echo 'deb [signed-by=/etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg] https://repos.influxdata.com/debian stable main' | sudo tee /etc/apt/sources.list.d/influxdata.list

$ echo 'deb [signed-by=/etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg] https://repos.influxdata.com/debian stable main' | sudo tee /etc/apt/sources.list.d/influxdata.list
deb [signed-by=/etc/apt/trusted.gpg.d/influxdata-archive_compat.gpg] https://repos.influxdata.com/debian stable main

---

APT 패키지 목록 업데이트

sudo apt-get update

Telegraf 패키지 설치

sudo apt-get install -y telegraf

Telegraf 버전 확인

telegraf version

$ telegraf version
Telegraf 1.28.5 (git: HEAD@77e1a498)

Telegraf 구성 파일 복사

sudo cp /etc/telegraf/telegraf.conf /etc/telegraf/telegraf.conf.original

Telegraf 구성 파일 편집

sudo vim /etc/telegraf/telegraf.conf

urls : http://localhost:8086
token : influxdb-token
organization : telegraf-org
bucket : telegraf-bucket

[[outputs.influxdb_v2]]
  urls = ["http://localhost:8086"]
  token = "your-influxdb-token"
  organization = "your-organization"
  bucket = "your-bucket"

colordiff /etc/telegraf/telegraf.conf.original /etc/telegraf/telegraf.conf

diff -Nur /etc/telegraf/telegraf.conf.original /etc/telegraf/telegraf.conf

$ diff -Nur /etc/telegraf/telegraf.conf.original /etc/telegraf/telegraf.conf
--- /etc/telegraf/telegraf.conf.original        2023-12-04 11:08:55.107001412 +0900
+++ /etc/telegraf/telegraf.conf 2023-12-04 11:10:41.045902208 +0900
@@ -319,22 +319,22 @@


 # # Configuration for sending metrics to InfluxDB 2.0
-# [[outputs.influxdb_v2]]
+[[outputs.influxdb_v2]]
 #   ## The URLs of the InfluxDB cluster nodes.
 #   ##
 #   ## Multiple URLs can be specified for a single cluster, only ONE of the
 #   ## urls will be written to each interval.
 #   ##   ex: urls = ["https://us-west-2-1.aws.cloud2.influxdata.com"]
-#   urls = ["http://127.0.0.1:8086"]
+  urls = ["http://127.0.0.1:8086"]
 #
 #   ## Token for authentication.
-#   token = ""
+  token = "7_IXzQw=="
 #
 #   ## Organization is the name of the organization you wish to write to.
-#   organization = ""
+  organization = "telegraf-org"
 #
 #   ## Destination bucket to write into.
-#   bucket = ""
+  bucket = "telegraf-org"
 #
 #   ## The value of this tag will be used to determine the bucket.  If this
 #   ## tag is not set the 'bucket' option is used as the default.

Telegraf 서비스 시작

sudo systemctl start telegraf

Telegraf 서비스 부팅 시 자동 시작 설정(활성화)

sudo systemctl enable telegraf

Telegraf 서비스 상태 확인

sudo systemctl status telegraf

sudo systemctl status telegraf --no-pager -l

3. Grafana 설치 및 구성

필수 패키지 설치

sudo apt-get install -y apt-transport-https software-properties-common wget

GPG 키 다운로드 및 추가

sudo mkdir -p /etc/apt/keyrings/

wget -q -O - https://apt.grafana.com/gpg.key | gpg --dearmor | sudo tee /etc/apt/keyrings/grafana.gpg > /dev/null

리포지토리 추가

echo "deb [signed-by=/etc/apt/keyrings/grafana.gpg] https://apt.grafana.com stable main" | sudo tee -a /etc/apt/sources.list.d/grafana.list

$ echo "deb [signed-by=/etc/apt/keyrings/grafana.gpg] https://apt.grafana.com stable main" | sudo tee -a /etc/apt/sources.list.d/grafana.list
deb [signed-by=/etc/apt/keyrings/grafana.gpg] https://apt.grafana.com stable main

APT 패키지 목록 업데이트

sudo apt-get update

Grafana OSS 패키지 설치

sudo apt-get install -y grafana

Grafana 버전 확인

grafana-cli --version

$ grafana-cli --version
grafana version 10.2.2

Grafana 구성 파일 복사

sudo cp /etc/grafana/grafana.ini /etc/grafana/grafana.ini.original

Grafana 서비스 시작

sudo systemctl start grafana-server

Grafana 서비스 부팅 시 자동 시작 설정(활성화)

sudo systemctl enable grafana-server

Grafana 서비스 상태 확인

sudo systemctl status grafana-server

sudo systemctl status grafana-server --no-pager -l

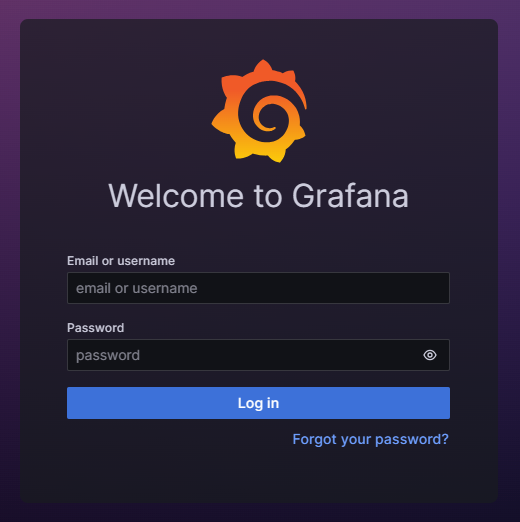

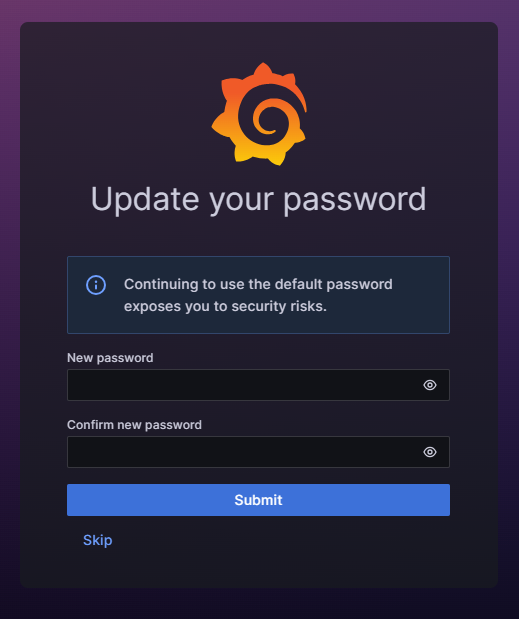

웹 브라우저에서 접속

http://localhost:3000

Email : admin
Password : admin

4. Grafana에서 데이터 소스를 구성하고 대시보드를 만들기

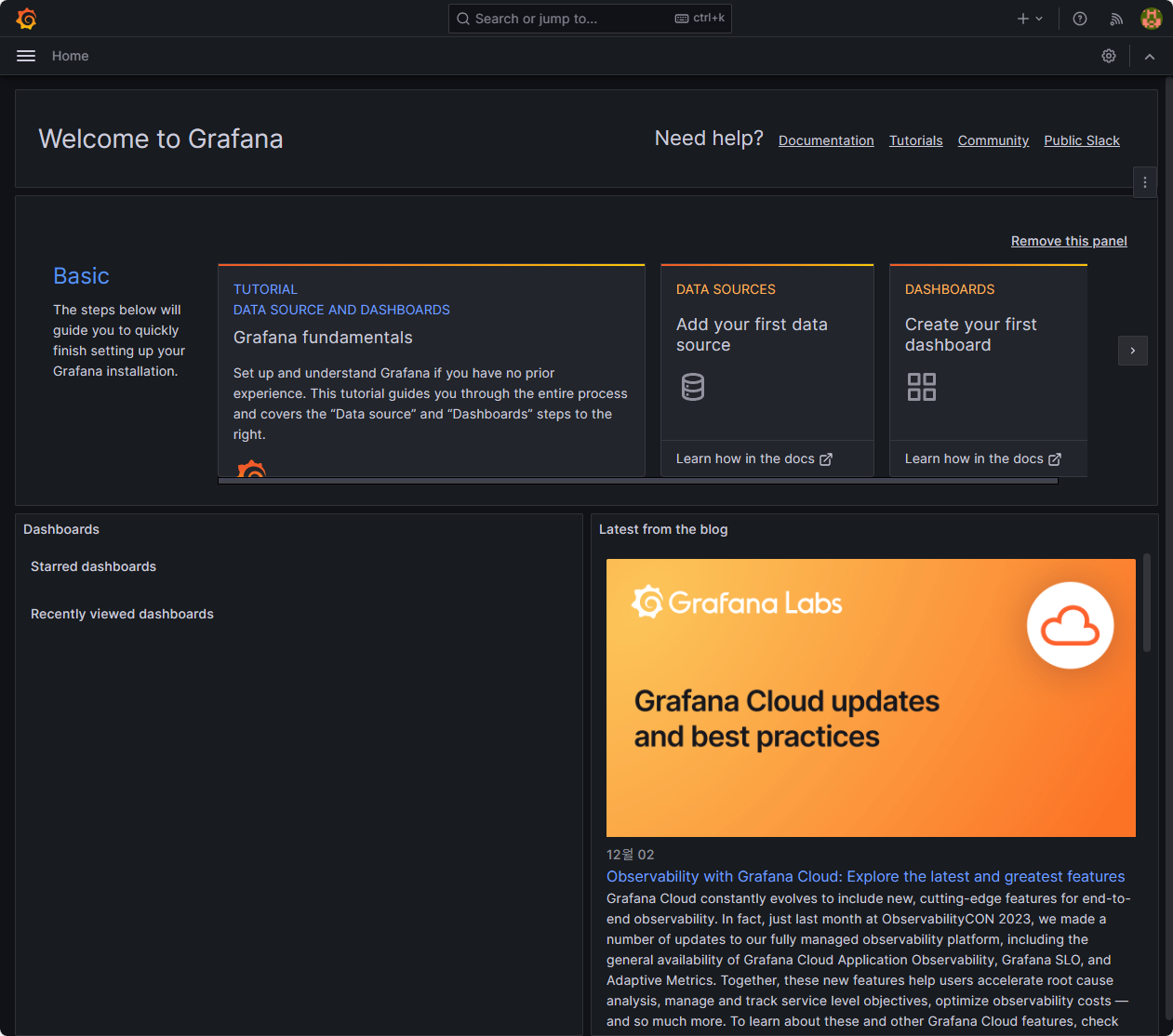

4-1 Grafana 웹 브라우저에서 접속

기본 로그인은 admin/admin입니다.

http://localhost:3000

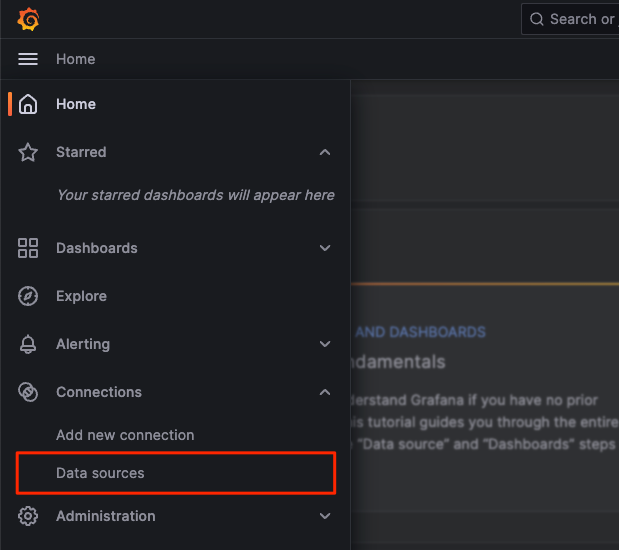

4-2 좌측 사이드바에서 "Configurations" 섹션으로 이동하고 "Data Sources"를 선택합니다.

4-3 "Add your first data source"를 선택하고 InfluxDB를 선택합니다. 필요한 정보를 기입하고 "Save & Test" 버튼을 클릭합니다.

HTTP
- URL : http://127.0.0.1:8086
InfluxDB Details
- Organization : telegraf-org
- Token : ys==
- Default Bucket : telegraf-bucket

4-4 이제 대시보드를 만들고 그라파나에서 InfluxDB 2 데이터를 시각화할 수 있습니다.

대시보드 생성
- 좌측 사이드바에서 "＋" 버튼을 클릭하여 새로운 대시보드를 생성합니다.
패널 추가
- 대시보드에서 "+" 버튼을 클릭하여 패널을 추가합니다.
데이터 소스 선택
- 패널의 설정에서 "Data Source" 탭에서 방금 구성한 InfluxDB 데이터 소스를 선택합니다.
쿼리 설정
- "Metrics" 탭에서 쿼리를 입력하고 시각화 옵션을 설정합니다. Flux 쿼리 언어를 사용하며, 데이터베이스와 데이터 측정(Measurement)를 선택하고 필요에 따라 쿼리를 작성합니다.
시각화 탭 설정
- "Visualization" 탭에서 그래프 유형, 색상, 레전드 등의 시각화 옵션을 설정합니다.
대시보드 저장
- 설정이 완료되면 패널 및 대시보드 설정을 저장합니다.

이제 InfluxDB에 Telegraf로부터 데이터가 수집되고 그 데이터를 Grafana에서 시각화할 수 있게 됩니다.

참고URL

- InfluxData Downloads https://www.influxdata.com/downloads/

- Install InfluxDB : https://docs.influxdata.com/influxdb/v2/install/

- Install Telegraf : https://docs.influxdata.com/telegraf/v1/install/

- Install Grafana on Ubuntu : https://grafana.com/docs/grafana/latest/setup-grafana/installation/debian/
