네트워크 케이블의 설명

이더넷 케이블이란?

이더넷 케이블은 네트워크 장치들을 연결하여 데이터를 주고받는 데 사용되는 케이블입니다. 컴퓨터, 허브, 스위치, 라우터 등 다양한 네트워크 장비들을 연결하는 데 사용되며 우리가 인터넷을 사용할 때 가장 기본적인 연결 방식 중 하나입니다.

1. CAT5(Category 5)

• 최대 대역폭 : 100MHz
• 최대 속도 : 100Mbps
• 최대 거리 : 100m
• 주로 100Mbps 속도의 이더넷 네트워크에 사용됩니다. 현재는 속도와 성능이 낮아 거의 사용되지 않습니다.

2. CAT5e(Category 5 Enhanced)

• 최대 대역폭 : 100MHz
• 최대 속도 : 1Gbps (1000Mbps)
• 최대 거리 : 100m
• CAT5의 개선된 버전으로 전기적 간섭을 줄이고 더 빠른 속도를 지원합니다. 현재 가정용 네트워크나 중소형 네트워크에서 많이 사용됩니다.

3. CAT6(Category 6)

• 최대 대역폭 : 250MHz
• 최대 속도 : 10Gbps (최대 55m 거리)
• 최대 거리 : 100m (1Gbps까지)
• 고속 네트워크에 적합하며 특히 데이터 센터나 고속 인터넷 환경에서 많이 사용됩니다. 전자기 간섭에 대한 차폐가 더 뛰어나며 높은 주파수에서 작동합니다.

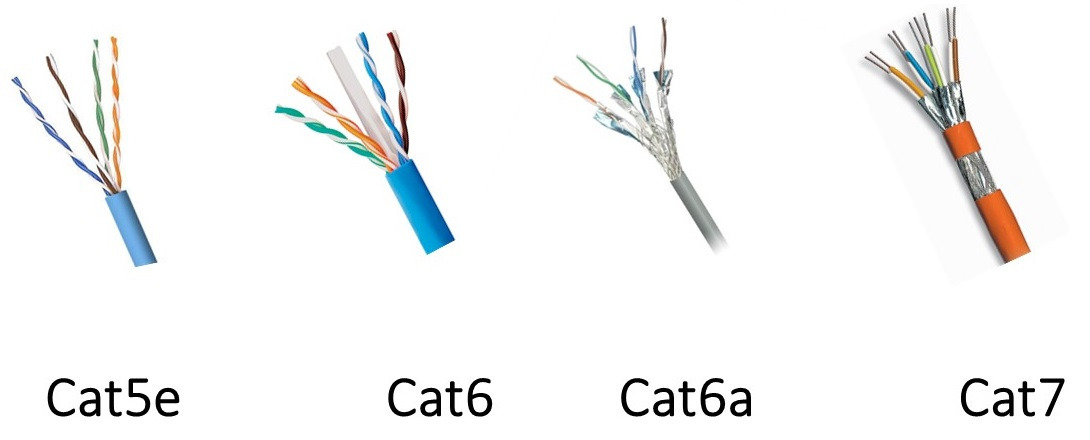

https://www.fiberopticshare.com/wp-content/uploads/2016/10/Cat5e-cat6-ca6a-cat7.jpg

https://www.fastercables.com/image/catalog/Content/Category-Cable-Comparison-Chart-web.jpg

Cat5와 Cat6, Cat5e와 Cat6a의 주요 차이점

케이블 종류	최대 속도	최대 대역폭	최대 거리	주요 특징 및 사용처
CAT5	100Mbps	100MHz	100m	구형 표준, 현재는 거의 사용되지 않음
CAT5e	1Gbps (1000Mbps)	100MHz	100m	CAT5의 향상 버전, 가정 및 소규모 사무실에서 흔히 사용
CAT6	10Gbps (최대 55m)	250MHz	100m	고속 데이터 전송 지원, 기업 환경 및 고속 네트워크 용도로 적합
CAT6a	10Gbps	500MHz	100m	CAT6보다 더 높은 대역폭과 긴 거리에서 안정적, 산업 환경에 사용
CAT7	10Gbps	600MHz	100m	더 나은 차폐, 전자기 간섭이 많은 환경에 적합
CAT8	40Gbps (최대 30m)	2000MHz	30m	데이터 센터와 같은 고속, 짧은 거리 환경에 사용

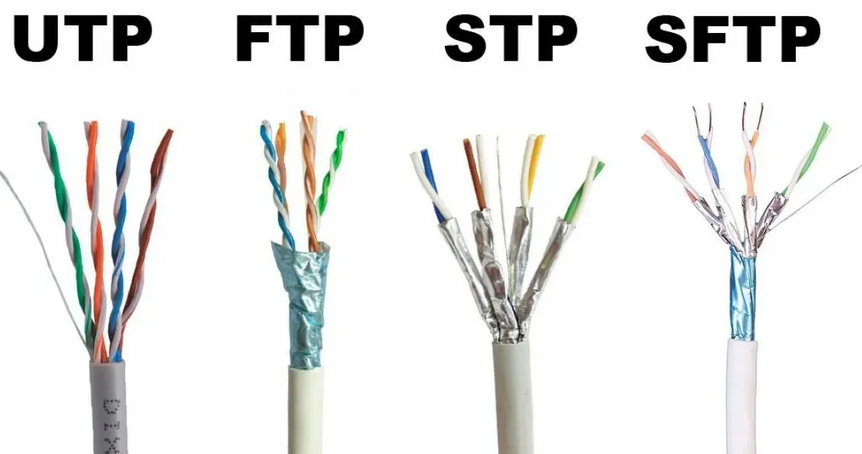

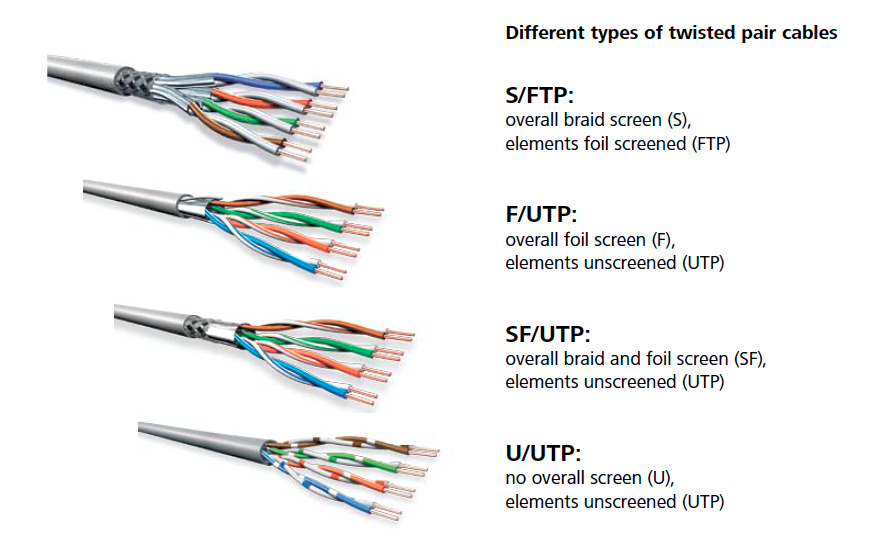

UTP, FTP, SFTP 네트워크 케이블

https://www.wenchangcable.com/uploads/aaa1.png

https://media.licdn.com/dms/image/v2/D4D12AQG57QY3manZqA/article-inline_image-shrink_1000_1488/article-inline_image-shrink_1000_1488/0/1658152988173?e=2147483647&v=beta&t=j0HDUEu9M-koDELJJ4XKnoEUGYbtYFp67yVe0PCFEjs

https://www.telecocable.com/blog/wp-content/uploads/2017/06/cable-utp_ftp_sfp.png

UTP, FTP, STP의 주요 차이점

차폐 방식	설명	주요 사용처
UTP	차폐되지 않은 꼬임쌍 케이블. 간섭이 적은 환경에 적합.	가정용, 소규모 사무실 네트워크
FTP	케이블 전체를 감싸는 호일 차폐가 있어 EMI를 줄임.	상업용, 전자기 간섭이 중간 정도인 환경
STP	각 꼬임쌍과 전체 케이블을 감싸는 차폐로 EMI 보호 기능 강화.	전자기 간섭이 강한 환경, 데이터 센터, 산업 네트워크

• UTP(Unshielded Twisted Pair) : 차폐가 없어 유연하고 비용이 저렴하지만 전자기 간섭(EMI)에 약합니다.
• FTP(Foil Screened Twisted Pair) : 전체 케이블에 호일로 차폐되어 있어 간섭에 어느 정도 강합니다.
• STP(Shielded Twisted Pair) : 각 쌍선과 전체 케이블을 차폐하여 전자기 간섭에 가장 강하지만 가격이 비싸고 덜 유연합니다.

CAT5, CAT5e, CAT6 케이블은 각각 다른 특징을 가지고 있으며 사용 환경에 따라 적절한 케이블을 선택해야 합니다. 일반적인 가정 사용자라면 CAT5e 케이블로 충분하지만 더 빠른 속도와 안정적인 네트워크 환경을 원한다면 CAT6 케이블을 선택하는 것이 좋습니다.
